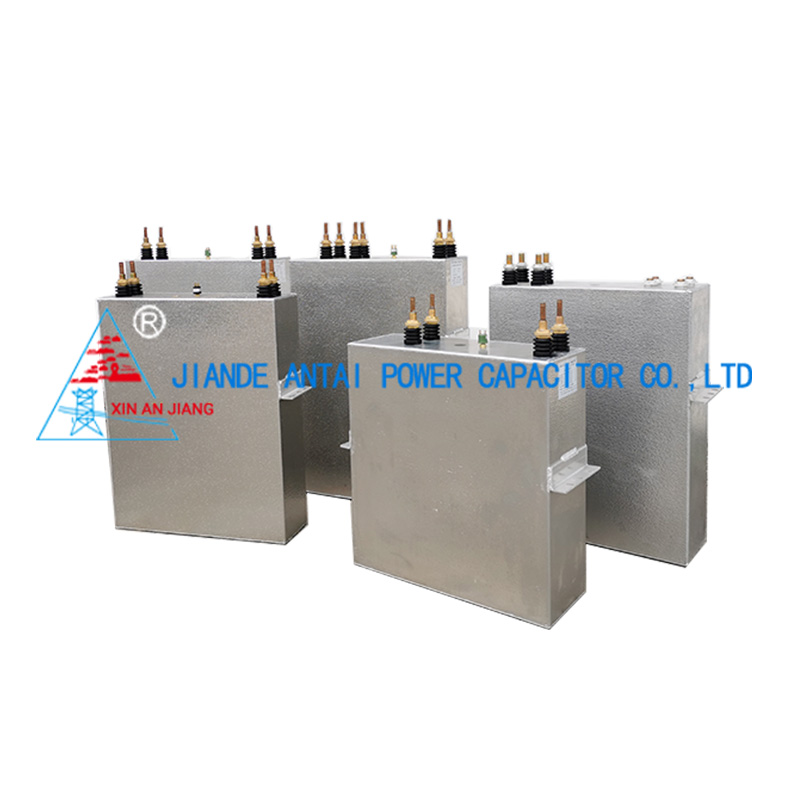

Kondenzátory tanku: kľúčové technológie a praktické aplikácie

1. Úloha vysokého napätia Kondenzátory v elektronike

Systémy elektroniky energie sa vo veľkej miere spoliehajú na ukladanie energie a efektívnosť prenosu, výroba Kondenzátor vysokonapäťového nádrže pre výkonovú elektroniku kritická zložka. Tieto kondenzátory sú navrhnuté tak, aby zvládli podstatné špičky napätia a opakujúce sa cykly nabíjania, čím sa zabezpečuje stabilná prevádzka vo vysoko výkonných aplikáciách.

Prečo vysoké napätie Kondenzátory Sú nevyhnutné

V systémoch konverzie energie, ako sú meniče a prevodníky DC-DC, sa energia musí dočasne skladovať a uvoľňovať v presných intervaloch. Kondenzátory Podávame ako dočasné nádrže, vyhladzujú tok energie a predchádzajúce kolísanie napätia. Vďaka svojej schopnosti odolávať vysokému napätiu (často v rozsahu Kilovolt) ich robí nevyhnutnými v priemyselných motorových jednotkách, systémoch obnoviteľnej energie a aplikácií pulznej energie.

Kľúčové parametre pre výber

Výber práva kondenzátor vysokého napätia zahŕňa hodnotenie niekoľkých kritických faktorov:

• Hodnotenie napätia: Musí prekročiť maximálne prevádzkové napätie, aby sa zabránilo rozpadu.
• Hodnota kapacity: Určuje kapacitu na skladovanie energie; Vyššia kapacita podporuje dlhšie cykly výtoku.
• Rovnocenná séria odpor (ESR): Nižšia ESR znižuje tvorbu tepla a zvyšuje účinnosť.
• Dielektrický materiál: Polpropylénový film je bežný pre vysoké napätie kvôli jeho nízkym stratám.

Typické aplikácie v energetickej elektronike

• Rezonančné prevodníky: Kondenzátory Spolupracujte spolu s induktormi na vytvorení rezonančných nádrží, čo umožňuje znížené straty.
• Pulzné napájacie systémy: Používa sa v lekárskych zariadeniach (napr. Defibrilátory) a priemyselných laserov, kde sa vyžaduje rýchly výtok energie.
• Invertory obnoviteľnej energie: Stabilizujte napätie jednosmernej zbernice v solárnych a veterných systémoch.

Pochopením týchto aspektov môžu inžinieri optimalizovať svoje návrhy pre efektívnosť a spoľahlivosť.

2. Ako otestovať kondenzátor nádrže v rezonantnom obvode

Zabezpečenie správnej funkčnosti a Kondenzátor tanku v rezonantnom obvode je rozhodujúci pre udržiavanie výkonu systému. Chybné kondenzátory môžu viesť k neefektívnemu prenosu energie, prehriatiu alebo dokonca k katastrofickému zlyhaniu.

Základné testovacie zariadenie

Na presné vyhodnotenie a kondenzátor Zdravie, sú potrebné nasledujúce nástroje:

• LCR meter: Meria kapacitu, ESR a faktor rozptylu (D).
• Osciloskop: Pozoruje správanie tvaru vlny za prevádzkových podmienok.
• Tester s vysokým napätím: Overuje dielektrickú pevnosť a integritu izolácie.

Postup krok za krokom

1. Meranie kapacity:
   • Odpojte kondenzátor od obvodu.
   • Pri prevádzkovej frekvencii použite meter LCR (napr. 10 kHz pre RF aplikácie).
   • Porovnajte nameranú hodnotu s menovitou kapacitou; Odchýlky nad ± 10% naznačujú degradáciu.
2. ESR a faktor rozptylu (D) Skontrolujte:
   • Vysoký ESR zvyšuje stratu energie a vykurovanie.
   • Faktor rozptylu nad špecifikáciou výrobcu naznačuje dielektrické starnutie.
3. Test vydrží napätie:
   • Použite 1,5x menovité napätie na krátke trvanie.
   • Monitorovať prúd pre netesnosť; Nadmerný prúd naznačuje rozpad izolácie.

Riešenie problémov Bežné zlyhania

• Kapacitný drift: Spôsobené dlhodobým vystavením vysokým teplotám.
• Dielektrické zrútenie: Výsledky z prepätia napätia alebo výrobných defektov.
• Zvýšené ESR: Často v dôsledku vstupu vlhkosti alebo korózie elektród.

Pravidelné testovanie zaisťuje dlhovekosť a zabraňuje neočakávaným zlyhaniam systému.

3. Výber Najlepší kondenzátor nádrže pre aplikácie indukcie vykurovania

Indukčné vykurovacie systémy dopytujú kondenzátory schopné zaobchádzať s vysokofrekvenčnými a vysokovýkonnými podmienkami. Výber Najlepší kondenzátor nádrže pre aplikácie indukcie vykurovania Vyžaduje si dôkladné zváženie elektrického a tepelného výkonu.

Kľúčové požiadavky na kondenzátory indukcie

• Vysokofrekvenčná prevádzka: Musí sa spoľahlivo vykonávať pri 10 kHz - 1 MHz.
• Nízke straty: Minimalizujte tvorbu tepla, aby sa zabránilo predčasnému zlyhaniu.
• Vysokú súčasnú manipuláciu: Hrubé kovové vrstvy znižujú odporové straty.

Porovnanie kondenzátorových technológií

• Filmové kondenzátory:
  • Polypropylén ponúka nízke straty a vysokofrekvenčnú stabilitu.
  • Vhodné pre stredne výkonné indukčné ohrievače.
• Keramické kondenzátory:
  • Vyššia hustota výkonu, ale obmedzená v hodnotení napätia.
  • Najlepšie pre kompaktné, vysokofrekvenčné vzory.

Úvahy o návrhu

• Metódy chladenia: Nútené chladenie vzduchu alebo tekutiny môže byť potrebné v nastaveniach s vysokým výkonom.
• Paralelné konfigurácie: Použitie viacerých kondenzátorov distribuuje prúd a znižuje stres.

Výberom správneho kondenzátora je možné výrazne zlepšiť účinnosť a životnosť systému.

4. Kondenzátor tanku vs rozdiely kondenzátora vyhladenia

Porozumenie rozlíšenia medzi a Kondenzátor tanku vs rozdiely kondenzátora vyhladenia je nevyhnutný pre správny dizajn obvodov. Zatiaľ čo obidve ukladajú energiu, ich úlohy a charakteristiky sa výrazne líšia.

Funkčné rozdiely

• Tank kondenzátor:
  • Používa sa v rezonančných obvodoch na ukladanie a prenos energetickej cyklicky.
  • Funguje pri vysokých frekvenciách s tvarmi a striedavým priebehom.
• Vyhladzovací kondenzátor:
  • Filtre zvlnenia napätia v zdrojoch DC napájacích zdrojov.
  • Udržiava stabilné napätie pri zmenách zaťaženia.

Umiestnenie a správanie obvodu

• Kondenzátory sa nachádzajú v oscilačných obvodoch (napr. RF zosilňovače, indukčné ohrievače).
• Vyhladzovacie kondenzátory sú umiestnené cez jednosmerné koľajnice (napr. Po usmerňovačoch v napájacích zdrojoch).

Variácie parametrov

• Kapacita: Kondenzátory často majú nižšie hodnoty, ale vyššie hodnotenie napätia.
• Frekvenčná odozva: Hladenie kondenzátorov uprednostňuje nízku ESR pri nižších frekvenciách.

Inžinieri si musia zvoliť na základe potreby aplikácií, aby sa predišlo problémom s výkonom.

5. Získavanie vysokokvalitnej kvality Kondenzátory pre RF systémy

Nájdenie spoľahlivých komponentov je rozhodujúce pre RF aplikácie. Vedomý kde kúpiť vysoko kvalitné kondenzátory nádrže pre RF systémy Zahŕňa hodnotenie dodávateľov a technické špecifikácie.

Kľúčové kritériá výberu

• Dielektrický materiál: PTFE alebo keramika pre vysokofrekvenčnú stabilitu.
• Hodnotenie napätia a prúdu: Musí sa zhodovať s úrovňami výkonu RF.
• Koeficient teploty: Zaisťuje stabilný výkon pod tepelným stresom.

Tipy na hodnotenie dodávateľa

• Certifikácie: Vyhľadajte súlad ISO 9001 alebo MIL-Spec.
• Technická podpora: Renomovaní dodávatelia poskytujú podrobné údaje a poznámky k aplikáciám.
• Vlastné riešenia: Niektorí výrobcovia ponúkajú kondenzátory na mieru pre jedinečné RF návrhy.

Zameraním sa skôr na kvalitu ako iba na náklady môžu inžinieri zabezpečiť dlhodobú spoľahlivosť.
