Komplexný sprievodca pre kondenzátory filmu DC: výber, aplikácie a výhody

Pochopenie kondenzátorov filmu DC a ich základné funkcie

Kondenzátory filmu DC predstavujú kritickú kategóriu pasívnych elektronických komponentov špeciálne skonštruovaných na použitie v obvodoch s jedným prúdom (DC). Na rozdiel od svojich elektrolytických náprotivkov tieto kondenzátory využívajú tenký plastový film ako svoj dielektrický materiál, ktorý je starostlivo metalizovaný alebo vybavený fólovými elektródami. Táto základná výstavba je zdrojom ich renomovanej stability, spoľahlivosti a vynikajúcich elektrických charakteristík. Sú nevyhnutné v rozsiahlej škále aplikácií, od filtrovania a potláčania hluku po ukladanie energie a obvody snubných obvodov. Termín Výrobca kondenzátora DC znamená špecializované výrobné zariadenie venované presnému inžinierstvu a výrobe týchto komponentov so zameraním na prísnu kontrolu kvality, aby sa splnilo náročné požiadavky modernej elektroniky. Pochopenie vnútorných vlastností týchto kondenzátorov je prvým krokom k využitiu ich plného potenciálu v akomkoľvek dizajne.

Kľúčové elektrické vlastnosti

Výkon kondenzátora filmu DC je definovaný niekoľkými kľúčovými elektrickými vlastnosťami, ktoré inžinieri musia počas výberového procesu starostlivo zvážiť. Tieto parametre priamo ovplyvňujú spôsob, akým sa kondenzátor bude správať v rámci obvodu a či bude vykonávať svoju zamýšľanú funkciu efektívne počas celej svojej prevádzkovej životnosti.

• Hodnota a tolerancia kapacity: To naznačuje množstvo elektrickej energie, ktorú môže kondenzátor skladovať. Filmové kondenzátory sú k dispozícii v širokom rozsahu hodnôt, zvyčajne od picofaradov (PF) po mikrofary (μF). Tolerancia špecifikuje prípustnú odchýlku od uvedenej nominálnej kapacitnej hodnoty, ktorá je často tesná pre typy filmu (napr. ± 1%, ± 5%).
• Menovité napätie (pracovné napätie DC): Toto je maximálne kontinuálne jednosmerné napätie, ktoré je možné aplikovať na kondenzátor bez riskovania rozpadu. Je rozhodujúce vybrať kondenzátor s hodnotením napätia, ktorý presahuje maximálne očakávané napätie v obvode, vrátane akýchkoľvek prechodných alebo hrotov, aby sa zabezpečila dlhodobá spoľahlivosť.
• Faktor rozptylu (DF) alebo Tan A: Tento parameter meria prirodzenú stratu energie v kondenzátore. Nižší rozptyľovací faktor je vždy žiaduci, pretože naznačuje vyššiu účinnosť a menej samoliečovanie, čo je obzvlášť dôležité pri vysokofrekvenčných alebo vysoko výkonných aplikáciách.
• Izolačný odpor (IR): To meria odpor dielektrického materiálu na prienikový prúd. Vysoký odpor izolácie je charakteristickým znakom kvalitných filmových kondenzátorov, ktorý zabezpečuje minimálnu stratu energie v priebehu času.
• Rovnocenná séria odpor (ESR): Aj keď je ESR typicky veľmi nízky v kondenzátoroch filmov, ESR je účinnou rezistenciou v sérii s kondenzátorom, ktorý zodpovedá za všetky straty. Nízka ESR je rozhodujúca pre aplikácie zahŕňajúce vysoké zvlnené prúdy, napríklad pri prepínaní napájacích zdrojov.

Výber správneho kondenzátora DC Film pre váš projekt

Výber optimálneho kondenzátora DC Film je proces nuansu, ktorý presahuje jednoduché hodnotenie kapacity a napätia. Zahŕňa hlboké pochopenie prostredia aplikácie, elektrické napätia a očakávania výkonnosti. Zlyhanie pri výbere môže viesť k predčasnému zlyhaniu, poruche obvodu alebo neefektívnej prevádzke. Preto je potrebný systematický prístup, pričom zvažuje výhody a obmedzenia rôznych dielektrických filmov proti špecifickým požiadavkám projektu. Táto časť vás prevedie kritickými rozhodovacími faktormi, pomôže vám orientovať sa vo výberovom konaní s istotou a zabezpečiť, aby sa zvolený komponent zvolil nielen pre schéma, ale vyniká aj v jeho operácii v reálnom svete.

Porovnanie bežných dielektrických typov filmov

Typ plastového filmu používaného ako dielektrika je primárnym diferenciátorom medzi rôznymi kondenzátormi DC Film. Každý materiál ponúka jedinečný súbor kompromisov medzi nákladmi, veľkosťou, elektrickými vlastnosťami a stabilitou teploty. Nasledujúca tabuľka poskytuje porovnávací prehľad najbežnejších dielektrických filmov používaných v priemysle. Toto porovnanie je nevyhnutné pre informovanú voľbu, pretože dielektrický diktuje základné správanie kondenzátora.

Nasledujúca tabuľka uvádza kľúčové rozdiely medzi polyestermi (PET), polypropylénovým (PP), polyetylén -naftalátmi (PEN) a filmami polyfenylénsulfidu (PPS). Napríklad, zatiaľ čo Polyester ponúka dobrú rovnováhu nákladov a výkonov pre všeobecné DC aplikácie, polypropylén je vynikajúci pre vysokofrekvenčné a vysoko výkonné použitie v dôsledku jeho extrémne nízkym faktorom rozptylu. Naopak, polyetylén -naftalát poskytuje lepšiu teplotnú stabilitu ako polyester, vďaka čomu je vhodný pre náročnejšie prostredie.

Toto podrobné porovnanie ukazuje, že neexistuje jediný dielektrický „najlepší“; Výber je úplne závislý od aplikácie. Pochopenie týchto materiálnych vlastností je základným aspektom práce vykonanej pri akejkoľvek renomovanom Výrobca kondenzátora DC , kde sa zameriava na porovnanie správneho materiálu s potrebami klienta.

Environmentálne a prevádzkové úvahy

Okrem elektrických špecifikácií zohráva fyzické operačné prostredie kľúčovú úlohu pri dlhovekosti a spoľahlivosti kondenzátora filmu DC. Faktory, ako je teplota okolia, vlhkosť, mechanické stresy a podmienky spájkovania, sa musia dôkladne vyhodnotiť.

• Teplotný rozsah: Každý kondenzátor je hodnotený pre špecifický rozsah prevádzkovej teploty. Je nevyhnutné zabezpečiť, aby tento rozsah zahŕňal prevádzkovú teplotu v ustálenom stave a akékoľvek potenciálne tepelné hroty v zariadení. Dlhodobé vystavenie teplotám nad rámec hodnotenia drasticky skráti životnosť komponentu.
• Vlhkosť a tvrdé prostredie:
• Pre aplikácie vystavené vysokej vlhkosti alebo korozívnej atmosfére sú kondenzátory s robustnou enkapsuláciou (napr. Epoxidová živicová povlaky, hermeticky zapečatené kovové prípady), aby sa zabránilo vniknutiu vlhkosti, ktoré môžu degradovať dielektrické vlastnosti a viesť k katastrofickému zlyhaniu.
• Mechanická robustnosť: Konštrukcia kondenzátora musí odolávať mechanickým vibráciám a otrasom spojeným s jeho aplikáciou. Napríklad kondenzátory v automobilových alebo leteckých systémoch vyžadujú špeciálne navrhnuté vodiče a vnútornú konštrukciu, aby sa zabránilo rozbitiu.
• Požiadavky na horľavosť: V bezpečnostných kritických aplikáciách môžu kondenzátory musieť dodržiavať špecifické hodnotenie horlivosti (napr. UL 94 V-0), aby sa zabránilo šíreniu požiaru v prípade zlyhania komponentu.

Riešenie týchto úvah vopred je pre Ako zvoliť kondenzátor filmu DC Link Pre dlhodobú spoľahlivosť bude zabezpečenie zvoleného komponentu vykonávať dôsledne počas očakávanej životnosti konečného produktu.

Primárne aplikácie a prípady použitia v modernej elektronike

Unikátna kombinácia vlastností, ktoré ponúka kondenzátory filmu DC, z nich robí súčasť výberu v rozmanitom spektre elektronických systémov. Ich schopnosť zvládnuť vysoké napätie, vykazuje nízke straty a udržiavať stabilitu v rôznych podmienkach odomknutia funkcií, ktoré je ťažké dosiahnuť pri iných kondenzátorových technológiách. Od konverzie a riadenia energie po presné spracovanie signálov tieto kondenzátory ticho umožňujú technologický pokrok v priemyselných odvetviach. Táto časť sa ponorí do najvýznamnejších oblastí aplikácií, čo ilustruje, prečo je hlboké porozumenie týchto použití nevyhnutné pre každého dizajnérskeho inžiniera alebo špecialistu na obstarávanie práce s a Výrobca kondenzátora DC .

Napájanie a konverzné systémy

Snáď najrozsiahlejšou oblasťou aplikácií pre kondenzátory DC Film je v rámci elektroniky. Sú to základné komponenty v napájacích zdrojoch (SMP), meničoch, meničoch a motorových jednotkách. V týchto systémoch vykonávajú niekoľko kritických funkcií, ktoré sú nevyhnutné pre efektívnu a stabilnú prevádzku.

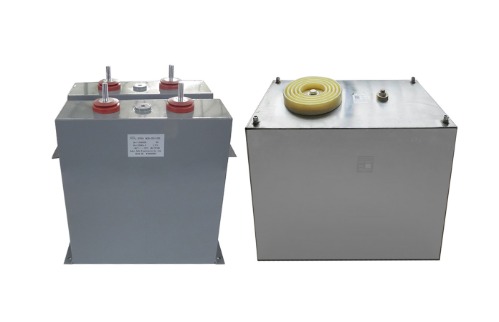

• Kondenzátory DC-Link: V meničoch a konvertoroch, ktoré menia DC na AC alebo na iné jednosmerné napätie, je kondenzátor DC-Link umiestnený medzi usmerňovač a štádium meniča. Jeho primárnou úlohou je stabilizácia napätia jednosmernej zbernice absorbovaním a zásobovaním vysokých zvlnených prúdov, čím sa minimalizuje kolísanie napätia. Toto je náročná aplikácia, ktorá vyžaduje kondenzátory s nízkym ESR a ESL, aby zvládli prúdy s vysokým zvlnením bez nadmerného zahrievania.
• Filtrovanie vstupu/výstupu: Filmové kondenzátory sa používajú vo vstupných aj výstupných štádiách napájacích zdrojov na odfiltrovanie elektromagnetického rušenia (EMI) a vysokofrekvenčného šumu. To zaisťuje dodržiavanie predpisov o elektromagnetickej kompatibilite (EMC) a poskytuje čistú energiu pre citlivé komponenty po prúde.
• Snubber Circuits: Snubber kondenzátory, ktoré sa používajú na spínacích zariadeniach, ako sú IgBT a MOSFET, chránia tieto polovodiče obmedzením rýchlosti zvýšenia napätia (DV/DT) a potlačením špičiek napätia, ktoré sa vyskytujú počas prepínania prechodov. Táto aplikácia vyžaduje kondenzátory s vynikajúcimi vlastnými vlastnosťami a vysokou schopnosťou manipulácie s impulzmi.

Výberový proces pre Vysoko napätie aplikácií kondenzátora DC Film V elektronickej elektronike je obzvlášť prísna a zameriava sa na pulznú silu, manipuláciu s prúdom RMS a tepelné riadenie, aby sa zabezpečila neochvejná spoľahlivosť v kritickej infraštruktúre.

Aplikácie pokročilých a výklenkov

Okrem hlavnej výkonovej elektroniky umožňujú vynikajúce charakteristiky kondenzátorov filmov v niekoľkých pokročilých a výklenkoch, kde nie je možné ohroziť výkon.

Obnoviteľné energetické systémy

V invertoroch solárnych fotovoltaických (PV) a prevodníky veterných turbín sa kondenzátory DC Film používajú v obvode DC-Link. Musia spoľahlivo fungovať po celé desaťročia pri kolísavej úrovni energie a často v náročných podmienkach prostredia. Ich dlhá životnosť a stabilita z nich robia perfektne vhodné pre tieto aplikácie zelenej energie, kde údržba a výmena sú nákladné a nežiaduce.

Elektrické a hybridné vozidlá (EV/HEV)

Pohony elektrických vozidiel sa veľmi spoliehajú na vysokovýkonné kondenzátory filmu DC. Používajú sa v hlavných trakčných meničoch, ktoré riadia motory, na palube nabíjačiek a v prevodníkoch DC-DC. Tu musia vykazovať výnimočný výkon v prostredí s vysokým teplotou kapoty a majú mechanickú integritu, aby odolali neustálym vibráciám. Toto je kľúčová oblasť, v ktorej je otázka Film kondenzátor verzus keramický kondenzátor pre vysokú frekvenciu je usadený v prospech typov filmov kvôli svojej vyššej kapacitnom stabilite a manipulácii s napätím.

Pulzná energia a lekárske vybavenie

Aplikácie, ako sú defibrilátory, MRI stroje a laserové systémy, vyžadujú kondenzátory, ktoré môžu v extrémne krátkom čase vypúšťať veľmi veľké množstvo energie. Špecializované kondenzátory filmu DC, často s metalizovanými návrhmi elektród, sú navrhnuté tak, aby vyhovovali týmto intenzívnym požiadavkám na vybíjanie impulzov bezpečne a opakovane.

Výhody oproti alternatívnym kondenzátorovým technológiám

Pri navrhovaní obvodu majú inžinieri výber medzi niekoľkými kondenzátorovými technológiami, predovšetkým keramikou, elektrolytickým (hliník a tantalu) a filmom. Každá z nich má svoje miesto, ale kondenzátory filmov DC ponúkajú presvedčivú sadu výhod, vďaka ktorým sú preferované riešenie v mnohých scenároch. Pochopenie týchto výhod je kľúčom k oceneniu ich hodnotového návrhu a odôvodňuje ich špecifikáciu v návrhoch, kde je prvoradý výkon, dlhovekosť a bezpečnosť. Táto porovnávacia analýza zdôrazní, prečo filmové kondenzátory často prekonávajú svoje alternatívy a poskytujú jasnejšie odôvodnenie ich výberu.

Film vs. keramické kondenzátory (MLCCS)

Viacvrstvové keramické kondenzátory (MLCC) sú obľúbené pre svoju malú veľkosť a vynikajúcu vysokofrekvenčnú odpoveď. Avšak pre mnohé aplikácie DC majú filmové kondenzátory zreteľné výhody, najmä pokiaľ ide o Film kondenzátor verzus keramický kondenzátor pre vysokú frekvenciu Power Applications.

• Stabilita kapacity: Keramické kondenzátory, najmä tie, ktoré sú vyrobené s dielektrikami triedy 2 (ako X7R, X5R), vykazujú významnú zmenu kapacity s aplikovaným jednosmerným napätím a teplotou. Filmové kondenzátory, najmä polypropylén, ponúkajú pozoruhodne stabilné hodnoty kapacity v rôznych elektrických a prostredí, čo je rozhodujúce pre načasovanie, filtrovanie a rezonančné obvody.
• Manipulácia s napätím: Zatiaľ čo existujú vysokonapäťové MLCC, filmové kondenzátory sú vo všeobecnosti ľahšie dostupné a nákladovo efektívnejšie pre vysokorýchlostné DC aplikácie (napr. Nad 500 V). Tiež netrpia mikrofonikami a piezoelektrickými účinkami, ktoré trápia keramické kondenzátory.
• Režim spoľahlivosti a zlyhania: Filmové kondenzátory sú známe svojou „samoliečovacou“ vlastnosťou, kde lokalizovaný dielektrický rozklad odparuje okolitú metalizáciu, izoluje poruchu a umožňuje kondenzátorovi pokračovať v fungovaní. Keramické kondenzátory môžu zlyhať skrat, ktorý môže byť pre obvod katastrofický.

Film vs. elektrolytické kondenzátory

Hliníkové elektrolytické kondenzátory sa často vyberajú pre svoju vysokú kapacitu na objem a nákladovú efektívnosť. Filmové kondenzátory ich napriek tomu prevyšujú v niekoľkých kľúčových oblastiach a odôvodňujú ich použitie v náročnejších aplikáciách.

• Dlhovekosť a životnosť: Elektrolytické kondenzátory majú obmedzenú životnosť, často kvantifikovanú za tisíce hodín, pretože ich elektrolyt postupne vyschne. Filmové kondenzátory, ktoré bez tekutého elektrolytu, môžu pochváliť mimoriadne dlhý prevádzkový život, zvyčajne presahujúci 100 000 hodín a nepodliehajú opotrebovaniu mechanizmov rovnakým spôsobom.
• Elektrický výkon: Filmové kondenzátory majú oveľa nižšiu ekvivalentnú sériu odporu (ESR) a nižší faktor rozptylu v širokom frekvenčnom rozsahu. Vďaka tomu sú výrazne efektívnejšie v aplikáciách s vysokými vlnovými prúdmi, znižujú tvorbu tepla a zlepšujú celkovú účinnosť systému.
• Polarita a spoľahlivosť: Elektrolytické kondenzátory sú polarizované, čo znamená, že musia byť spojené so správnou polaritou DC alebo zlyhajú. Filmové kondenzátory sú nepolarizované, zjednodušujú inštaláciu a eliminujú riziko nesprávneho zlyhania polarizácie. Okrem toho robustná konštrukcia filmových kondenzátorov ich robí menej náchylnými na šok a vibrácie.

Táto analýza podčiarkuje, prečo pre Kondenzátor DC DC Power Film Požiadavky, napríklad v priemyselnej automatizácii alebo infraštruktúre obnoviteľnej energie, je filmová technológia jednoznačnou voľbou pred elektrolytikou.

Zabezpečenie spoľahlivosti a dlhodobého výkonu

Zadanie vysoko kvalitného kondenzátora DC Film Film je iba časťou rovnice pre úspešný dizajn. Zabezpečenie jeho spoľahlivosti počas zamýšľanej životnosti produktu si vyžaduje starostlivú pozornosť pri odhaľovaní, inštalácii a prevádzkových podmienkach. Inherentná robustnosť filmových kondenzátorov môže byť ohrozená nesprávnym použitím, čo vedie k zlyhaniam v teréne, ktorým bolo možné ľahko zabrániť. Táto časť načrtáva osvedčené postupy a kľúčové úvahy na maximalizáciu výkonu a dlhovekosti týchto komponentov vo vašich elektronických systémoch. Dodržiavanie týchto pokynov je prax, ktorú presadzuje každý renomovaný Výrobca kondenzátora DC a je nevyhnutný pre budovanie odolných a dôveryhodných výrobkov.

Kritická prax odkladu napätia a teploty

Vyjadrenie je prax prevádzkovania komponentu pod jej maximálnymi hodnotenými limitmi, aby sa zvýšila spoľahlivosť a rozšírila svoju životnosť. V prípade kondenzátorov filmu DC sú dva najdôležitejšie parametre, ktoré sa majú odovzdávať napätím a teplotou.

• Odkazovanie napätia: Je to štandardná a vysoko odporúčaná prax na uplatnenie vytiahnutého faktora najmenej 20% na menovité DC napätie kondenzátora. Napríklad kondenzátor hodnotený pre 100 V DC by sa v aplikácii nemal podrobiť kontinuálnemu napätiu nad 80 V. Táto marža predstavuje prechody napätia, špičky a dlhodobé dielektrické opotrebenie, čo významne znižuje pravdepodobnosť dielektrického rozpadu.
• Odkazovanie teploty: Podobne by sa kondenzátor mal prevádzkovať pri teplote výrazne pod jej maximálnou menovitou teplotou. Udržiavanie teploty jadra kondenzátora (čo je teplota okolia plus vnútorné zahrievanie z prúdu zvlnenia) najmenej 10-20 ° C pod maximálnym hodnotením môže dramaticky zvýšiť jeho prevádzkovú životnosť. Spravidla sa pri každom znížení prevádzkovej teploty 10 ° C približne zdvojnásobí.

Porozumenie a implementácia Ako testovať a Kondenzátor DC za neúspech je súčasťou robustného procesu zabezpečenia kvality, ale predchádzanie zlyhaniu obozretným vylúčením je oveľa efektívnejšou stratégiou.

Odporúčania manipulácie, skladovania a spájkovania

Procesy fyzickej manipulácie a montáže môžu tiež ovplyvniť výkon kondenzátorov filmov. Podľa pokynov pre výrobcu sú prvoradé.

• Mechanické napätie: Vyhnite sa podrobeniu tela kondenzátora a najmä vedenia k nadmernému ohybu alebo mechanickému stresu. V prípade kondenzátorov s radiálnym olovom by sa vodiče nemali ohýbať neochvejne ako špecifikovaná vzdialenosť (napr. 3-5 mm) od zapuzdrenia, aby sa zabránilo poškodeniu vnútorného kontaktu.
• Podmienky skladovania: Filmové kondenzátory by sa mali skladovať v chladnom a suchom prostredí. Aj keď sú menej hygroskopické ako MLCC, predĺžené vystavenie vysokej vlhkosti je stále nežiaduce. V prípade zariadení s povrchovou montážou je rozhodujúce postupovať podľa pokynov na úrovni citlivosti vlhkosti výrobcu (MSL), aby sa zabránilo „popcorningu“ počas spájkovania v prelome.
• Spájkovacie profily: Prísne dodržiavajte odporúčanú profily spájkovania a časové profily poskytnuté v údajovom liste výrobcu. Nadmerné teplo počas vlny alebo spájkovania v oblasti vĺn alebo reflow môže poškodiť vnútornú štruktúru a roztaviť dielektrický plastový film, ktorý natrvalo degraduje výkon kondenzátora.
