Komplexný sprievodca po vode chladených kondenzátorov: zvýšenie výkonu a dlhovekosti

Pochopenie základov kondenzátorov chladených vodou

Kondenzátory chladené vo vode predstavujú kritický pokrok pri liečbe tepelnej energie v elektronických a elektrických systémoch s vysokým výkonom. Na rozdiel od svojich vzduchom chladených náprotivkov tieto špecializované komponenty využívajú vynikajúce vlastnosti prenosu tepla na rozptyľovanie nadbytočného tepla, čím sa zachovávajú optimálne prevádzkové teploty a zabezpečujú jedinečnú spoľahlivosť a výkon v náročných aplikáciách.

Čo presne je kondenzátor chladený vodou?

Kondenzátor chladený vo vode je pasívny elektronický komponent určený na ukladanie a uvoľňovanie elektrickej energie, integrovanej s vnútorným chladiacim mechanizmom, ktorý cirkuluje vodu na odstránenie tepla generovaného počas jeho prevádzky. Táto konštrukcia je prvoradá v aplikáciách, kde vysoké zvlnené prúdy a cykly rýchleho náboja vybíjania generujú významné tepelné zaťaženie, ktoré, ak sú nekontrolované, môžu degradovať dielektrické materiály, zvýšiť rovnocenný odporový odpor (ESR) a nakoniec viesť k predčasnému zlyhaniu. Základný princíp závisí od skutočnosti, že voda má oveľa vyššiu špecifickú tepelnú kapacitu a tepelnú vodivosť v porovnaní so vzduchom, čo jej umožňuje absorbovať a prenášať teplo oveľa efektívnejšie.

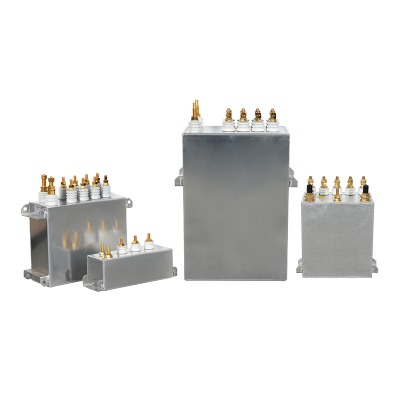

Konštrukcia zvyčajne zahŕňa kovové puzdro, často meď alebo hliník, ktoré obsahuje prvok kondenzátora (kombinácia elektród a dielektrika). Toto puzdro je navrhnuté s vnútorným labyrintom alebo kanálmi, ktoré umožňujú, aby chladiaca kvapalina prúdila v tesnej blízkosti častí generujúcich tepla. Ingress a výstupné porty sú namontované na pripojenie k externému chladiacemu systému. Celá táto zostava je hermeticky zapečatená, aby sa zabránilo akémukoľvek úniku chladiacej kvapaliny do prvku kondenzátora alebo naopak. Výber chladiacej kvapaliny sa môže líšiť; Zatiaľ čo deionizovaná voda je bežná vďaka svojim vynikajúcim tepelným vlastnostiam a nízkou elektrickou vodivosťou, zmesi s glykolom alebo inými inhibítormi sa niekedy používajú na zabránenie zmrazenia alebo korózie.

Kritická úloha chladenia pri funkcii kondenzátora

Teplo je primárnym nepriateľom každého kondenzátora. Životnosť kondenzátora je nepriamo úmerná jeho prevádzkovej teplote; Za každých 10 ° C sa zvýši nad menovadlá, prevádzková životnosť je zvyčajne na polovicu. Tento Arrheniusov zákon o miere zlyhania zdôrazňuje dôležitosť efektívneho tepelného riadenia. Vo vode chladených kondenzátorov aktívny chladiaci systém priamo počíta túto tepelnú degradáciu. Udržiavaním teploty jadra v bezpečných limitoch tieto kondenzátory môžu:

• Udržujte vyššie hodnotenie voči vyšším zvlneniam bez odhalenia.
• Udržujte stabilnú kapacitu a hodnoty ESR počas dlhšieho obdobia.
• Prevádzkujte spoľahlivo v prostrediach s vysokou teplotou teploty.
• Dosiahnite výrazne dlhšiu životnosť v porovnaní s podobne hodnotenými vzduchovými jednotkami.

Vďaka tomu sú nevyhnutné v scenároch, kde zlyhanie nie je možnosťou a kde metódy pasívneho chladenia sú jednoducho nedostatočné.

Kľúčové výhody implementácie chladenia vody v kapacitných systémoch

Integrácia technológie chladenia vody do kondenzátorov prináša množstvo výhod, ktoré sa priamo prekladajú na vylepšenia na úrovni systému. Tieto výhody sú najvýraznejšie v aplikáciách s vysokou výkonnou hustotou, kde je priestor obmedzený a účinnosť je prvoradá.

Vynikajúce tepelné riadenie a hustota energie

Najvýznamnejšou výhodou je dramatické zlepšenie rozptylu tepla. Tepelná vodivosť vody je približne 25 -násobok tepelného vzduchu a jeho špecifická tepelná kapacita je asi štyrikrát vyššia. To znamená, že systém chladenia vody môže odstrániť rovnaké množstvo tepla s oveľa menším objemovým prietokom a nižším zvýšením teploty samotnej chladiacej kvapaliny. Preto ochladený kondenzátor pre invertor s vysokým výkonom Systémy môžu byť navrhnuté tak, aby boli kompaktnejšie pri manipulácii s rovnakým výkonom, alebo dokážu zvládnuť výrazne vyššiu energiu v rovnakom formálnom faktore. To vedie k celkovému zvýšeniu hustoty výkonu celého systému, čo je rozhodujúci faktor v modernej elektronike, ako sú invertory obnoviteľnej energie a priemyselné motorové jednotky.

Zvýšená spoľahlivosť a prevádzková životnosť

Tým, že sa kondenzátory chladené vo vode neustále udržiavajú nižšími prevádzkovými teplotami. Elektrochemické procesy, ktoré vedú k odparovaniu elektrolytu a postupnej degradácii dielektriku, sa značne spomaľujú. To má za následok pomalší posun kľúčových parametrov, ako je kapacita a ESR v priebehu času. Napríklad, kde by štandardný kondenzátor mohol vidieť 20% stratu kapacitácie po 10 000 hodinách pri 85 ° C, vodotesný ekvivalent, ktorý pracuje pri 55 ° C, môže vykazovať iba 5% stratu po rovnakom trvaní, účinne zdvojnásobenie alebo dokonca strojnásobenie životnosti komponentu a zníženie celkových nákladov vlastníctva prostredníctvom menej častých výhrad.

Výber správneho kondenzátora pre vašu aplikáciu

Výber vhodného kondenzátora ochladzovaného vodou je proces s odtieňom, ktorý si vyžaduje starostlivé zváženie elektrických, tepelných a mechanických parametrov. Zlyhanie pri výbere môže viesť k nedostatočnému výkonu alebo zlyhaniu systému.

Kritické elektrické parametre

Primárne elektrické špecifikácie zostávajú kapacita (µF), hodnotenie napätia (VDC) a zvlnený prúd (zbrane). Pri chladení je však schopnosť zvlnenia prúdu výrazne vylepšená. Je nevyhnutné poradiť sa s dátovými hárkami výrobcu, aby ste pochopili hodnotenie prúdu zvlnenia pri rôznych prietokoch a teplotách chladiacej kvapaliny. Ten Nízky kondenzátor chladený vodou ESR je obzvlášť vyhľadávaný pre aplikácie, ako sú frekvenčné prevodníky a indukčné vykurovanie, pretože nízka ESR minimalizuje vnútornú tvorbu tepla (straty I²R), čo uľahčuje prácu chladiaceho systému a zlepšuje celkovú účinnosť. Okrem toho musí byť kapacitná hodnota stabilná v rámci zamýšľaného frekvenčného a teplotného rozsahu aplikácie.

Tepelné a mechanické úvahy

Tepelná rezistencia z jadra kondenzátora do chladiacej kvapaliny (RTH) je kľúčovou postavou zásluh. Nižšie RTH označuje efektívnejší dizajn, ktorý efektívnejšie prenáša teplo do chladiacej kvapaliny. Tento parameter závisí od vnútornej konštrukcie, použitých materiálov a prietoku chladiacej kvapaliny. Požadovaný prietok a pokles tlaku cez kondenzátor musia byť kompatibilné s existujúcim čerpadlom chladiaceho systému. Fyzicky musia byť typy konektorov (závitové porty pre hadice) a ich orientácia kompatibilná s rozložením systému. Napríklad a Kondenzátor chladený kompaktným vodou na indukčné zahrievanie Musí mať nielen správne elektrické špecifikácie, ale aj formálny faktor, ktorý sa zmestí do často zakriesených štvrtí indukčného vykurovacieho napájacieho zdroja.

Rôzne priemyselné aplikácie kondenzátorov chladených vodou

Jedinečné výhody kondenzátorov chladených vodou z nich robia zložku voľby v širokom spektre ťažkých priemyselných odvetví. Ich schopnosť zvládnuť extrémne elektrické napätia, pričom zostáva chladná spoľahlivosť mnohých moderných technológií.

Elektronika energie a obnoviteľná energia

V oblasti obnoviteľnej energie premieňajú rozsiahle solárne a veterné meniče DC výkon na striedavý výkon kompatibilný s mriežkou. Tento proces zahŕňa vysoké prepínanie frekvencií a podstatné zvlnené prúdy v kondenzátoroch DC-Link. Tu, kondenzátor DC-Link chladený vodou Jednotky sú nasadené, aby sa zabezpečila stabilita a dlhovekosť. Zvládajú prúdy s vysokým zvlnením, zatiaľ čo integrované chladenie ich udržiava pri stabilnej teplote, bránia tepelnému úteku a zabezpečujú desaťročia spoľahlivej služby s minimálnou údržbou, čo je rozhodujúce pre diaľkové a neprístupné inštalácie, ako sú veterné farmy na mori.

Procesy priemyselného vykurovania a topenia

Indukčné vykurovacie a taviace systémy fungujú pri vysokých frekvenciách (od KHz po MHz) a veľmi vysokých úrovní energie (často do megawattov). Kondenzátory nádrže používané v rezonančných obvodoch týchto systémov sú vystavené obrovským prúdom a intenzívnym elektromagnetickým poliam. A kondenzátor chladený priemyselnými vodou na topenie pec je špeciálne navrhnutý pre toto drsné prostredie. Jeho robustná konštrukcia a efektívne chladenie bránia dielektrickému rozkladu pri extrémnom elektrickom a tepelnom napätí, čo umožňuje nepretržitú prevádzku v zložitých a kovových rastlinách na topenie, kovanie a tepelné ošetrenie kovov.

Lekárske a vedecké vybavenie

Aplikácie s vysokým výkonom sa neobmedzujú iba na ťažký priemysel. Zariadenia ako Magnetic Resonance Imaging (MRI) a urýchľovače častíc vyžadujú mimoriadne stabilné a výkonné elektrické systémy. Voda chladené kondenzátory sa používajú v zosilňovačoch gradientov a RF zosilňovačov takýchto zariadení, kde ich stabilita a spoľahlivosť nie sú možné, aby sa zabezpečila presná diagnostika a vedecké merania.

Porovnávacia analýza: chladenie vody verzus chladenie vzduchu pre kondenzátory

Aby sme skutočne ocenili hodnotu, ktorý je nevyhnutný, je nevyhnutné priame porovnanie s tradičnými metódami chladenými vzduchom. Rozdiely sú podstatné a ovplyvňujú takmer všetky aspekty návrhu a prevádzky systému.

Nasledujúca tabuľka uvádza kľúčové rozdiely medzi týmito dvoma metodikami chladenia:

Ako ukazuje tabuľka, voľba nie je o tom, čo je všeobecne lepšie, ale čo je vhodnejšie pre konkrétnu aplikáciu. Vodné chladenie je jednoznačnou voľbou na posúvanie hraníc energie a spoľahlivosti.

Inštalácia, údržba a osvedčené postupy integrácie systému

Správna inštalácia a usilovná údržba sú prvoradé na realizáciu úplných výhod a dlhovekosti kondenzátora chladeného vo vode. Zanedbanie týchto aspektov môže viesť k únikom, upchatiu, korózii a katastrofickému zlyhaniu.

Správne inštalačné techniky

Mechanická montáž musí byť v bezpečí, ale nemalo by skresliť kryt kondenzátora, pretože to môže stresovať zvary a tesnenia. Je nevyhnutné sledovať hodnoty momentu výrobcu pre akýkoľvek montážny hardvér. Inštalatérske spojenia si vyžadujú starostlivú pozornosť. Používajte príslušné tesnenia (napr. O-krúžky, podložky) a vyhnite sa preťaženiu tvaroviek, ktoré môžu poškodiť porty. Kondenzátor by mal byť umiestnený tak, aby sa vzduch počas plnenia systému ľahko očistil od svojich vnútorných kanálov. V ideálnom prípade by sa porty mali orientovať vertikálne smerom nahor. Chladiaca slučka by mala obsahovať filter na zachytenie častíc, ktorý by mohol upchať úzke vnútorné pasáže kondenzátora.

Priebežná údržba a monitorovanie

Zásadný harmonogram preventívnej údržby je nevyhnutný. Chladivo by sa malo pravidelne kontrolovať kvalita, vrátane hladiny pH, elektrickej vodivosti a prítomnosti inhibítorov. Degradovaná chladivo môže viesť k vnútornej korózii a pokovovaniu, čo drasticky znižuje účinnosť chladenia a môže spôsobiť elektrické šortky. Systém by sa mal pravidelne prepláchnuť a doplňovať čerstvou, vhodnou chladiacou kvapalinou (napr. Deionizovaná voda s antikoróznou prísadou). Pravidelne kontrolujte všetky hadice, svorky a armatúry na známky opotrebenia, praskania alebo únikov. Monitorovanie teploty vstupu chladiacej kvapaliny a opustenia kondenzátora môže poskytnúť cenné diagnostické informácie; Rastúca delta-T (teplotný rozdiel) môže naznačovať znížený prietok v dôsledku upchatia alebo problému čerpadla alebo zvýšeného tvorby tepla zo samotného kondenzátora, čo je signalizačný potenciál blížiaceho sa zlyhania.

Riešenie problémov Bežné problémy vo vode chladených kondenzátorových systémov

Dokonca aj s dokonalým dizajnom a inštaláciou môžu vzniknúť problémy. Pochopenie toho, ako diagnostikovať bežné problémy, je kľúčom k minimalizácii prestojov.

Identifikácia a riešenie únikov chladiacej kvapaliny

Únik je najbližší a najzreteľnejší režim zlyhania. Ak sa zistí chladivo, systém sa musí okamžite vypnúť, aby sa zabránilo poškodeniu elektrických komponentov. Vizuálne skontrolujte všetky externé pripojenia a telo kondenzátora pre zdroj. Menšie úniky v kovaniach sa môžu často vyriešiť utiahnutím spojenia alebo výmenou tesnenia. Ak je však únik z telesa kondenzátora (prasklina alebo zlyhaný zvar), musí sa jednotka vymeniť. Použitie testera tlaku na chladiacej slučke počas údržby môže pomôcť identifikovať pomalé úniky, ktoré nie sú okamžite viditeľné.

Riešenie zníženého výkonu chladenia

Ak kondenzátor beží teplejšie ako obvykle, hlavná príčina často súvisí s chladiacim systémom, nie so kondenzátorom. Najprv skontrolujte prietok chladiacej kvapaliny; Zanesený filter, zlyhávajúce čerpadlo alebo dopravná dopravca v slučke môžu výrazne znížiť prietok. Ďalej skontrolujte kvalitu chladiacej kvapaliny; Zavraná chladivo s vysokou vodivosťou alebo biologickým rastom môže uložiť stupnicu na vnútorných povrchoch a pôsobí ako tepelný izolátor. Vonkajší výmenník tepla (radiátor) by sa mal tiež skontrolovať, aby sa zabezpečilo, že účinne odmieta teplo do prostredia (napr. Nie je upchaný prachom). Ak sú všetky tieto vylúčené, samotný kondenzátor môže zlyhať, čo sa prejavuje ako zvýšenie ekvivalentného odporu série (ESR), ktorý vytvára viac tepla pre ten istý prúd. To môže potvrdiť meranie ESR kondenzátora.

Budúcnosť technológie chladenia kondenzátora

Vývoj ochladené kondenzátory prebieha, poháňaný neúprosným dopytom po vyššej energii, menšej veľkosti a väčšej spoľahlivosti. Budúce trendy smerujú k integrácii inteligentných funkcií monitorovania priamo do zostavy kondenzátora. Senzory na meranie vnútornej teploty, tlaku, tlaku a dokonca ESR v reálnom čase by mohli poskytnúť prediktívne údaje o údržbe, varovať regulátorov systému na blížiace sa problémy skôr, ako spôsobia prestoje. Ďalej, výskum nových dielektrických materiálov s neodmysliteľne nižšími stratami a vyššou toleranciou teploty bude synergicky spolupracovať s pokročilými technikami chladenia na vytvorení ďalšej generácie roztokov kapacitnej energie s vysokým výkonom.
